聲測管廠家告訴你聲測管在樁基中如何使用
聲測管(Acoustic Pipe)是現在橋梁建設必不可少的聲波檢測管，聲測管又叫超聲波探測儀，其實就是一種用來測量聲波。目前在橋梁樁基中只要測樁基深度、樁位、完整度的情況，所有樁基都必須設置聲測管。橋梁樁基聲測管規范等有機物而構成的鋼塑復合型管材，它不但具有鋼管的高強度、易連接、耐混凝土流沖擊等優點，還克服了鋼管遇混凝土易腐蝕、污染、結垢及塑料管強度不高、消防性能差等缺點。

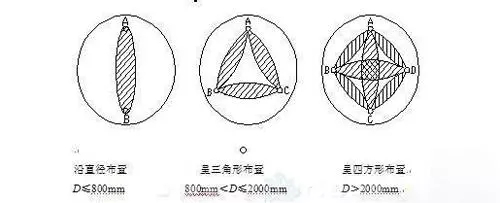

第一：橋梁樁基聲測管布置要求：
1、 打樁時樁徑在0.6-1.0米之間的時候，和中心點三點一線布置兩根
2、 打樁時樁徑在1.0-2.5米之間的時候，布置三根，位置以三根聲測管呈等邊三角形方式布置。、
3、 打樁時樁徑大于2.5米時，布置四根，位置要求四根聲測管連接呈正方形布置。
如下圖：

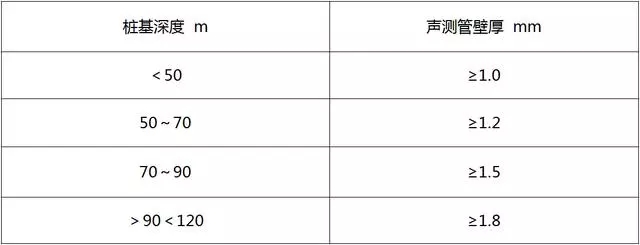

第二：橋梁樁基聲測管壁厚選用原則如下：
第三：橋梁樁基聲測管埋設要求：

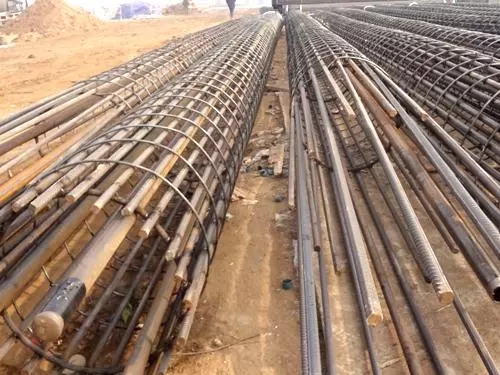

a、 樁基聲測管安裝過程中用焊接或是捆綁的方式直接和鋼筋籠固定在一起，焊接或是捆綁過程中一定要保持管子之間的平行，鋼筋籠放置過程中注意不要扭曲。
b、 基樁施工單位必須高度重視和嚴格聲測管埋設工作，杜絕聲測管堵塞現象。
內徑不宜小于40mm，管壁厚不應小于3mm。
c、 上端加蓋，管內無異物；連接處應光滑過渡，管口應高出樁頂100mm以上，在破樁頭時應保護好聲測管
第四：聲測管的預埋置工作按如下方式進行：
a、 聲測管在綁縛于樁基的鋼筋籠上面時，就應先將聲測管的一頭一尾用薄鋼板焊接密封，以免異物落入管中堵塞聲測管；
b、鋼質聲測管在進行聯結時，一般采用焊接或絲口聯結，焊接時應注意不要破壞鋼管，以免出現洞口導致混凝土澆注時水泥漿體的滲入而堵塞聲測管；絲口聯結時則應在絲口處緊纏麻絲，其目的也是防止水泥漿體的滲入；
c、 聲測管一般宜采用鋼質管，而PVC管雖然價格便宜，但由于綁扎、水泥水化熱等因素的影響而易于變形，最后導致探頭的上下運動無法進行檢測，故一般不應采用；
d、 在樁基檢測前一天，再將聲測管端頭的薄鋼板取掉，施工方可先用測繩進行聲測管檢查，檢查項目包括實際樁長、聲測管有無異物堵塞等等，檢查完畢后在管中灌入清水以待測樁。
第一：橋梁樁基聲測管布置要求：
1、 打樁時樁徑在0.6-1.0米之間的時候，和中心點三點一線布置兩根
2、 打樁時樁徑在1.0-2.5米之間的時候，布置三根，位置以三根聲測管呈等邊三角形方式布置。、
3、 打樁時樁徑大于2.5米時，布置四根，位置要求四根聲測管連接呈正方形布置。
如下圖：
第二：橋梁樁基聲測管壁厚選用原則如下：
第三：橋梁樁基聲測管埋設要求：
a、 樁基聲測管安裝過程中用焊接或是捆綁的方式直接和鋼筋籠固定在一起，焊接或是捆綁過程中一定要保持管子之間的平行，鋼筋籠放置過程中注意不要扭曲。
b、 基樁施工單位必須高度重視和嚴格聲測管埋設工作，杜絕聲測管堵塞現象。
內徑不宜小于40mm，管壁厚不應小于3mm。
c、 上端加蓋，管內無異物；連接處應光滑過渡，管口應高出樁頂100mm以上，在破樁頭時應保護好聲測管
第四：聲測管的預埋置工作按如下方式進行：
a、 聲測管在綁縛于樁基的鋼筋籠上面時，就應先將聲測管的一頭一尾用薄鋼板焊接密封，以免異物落入管中堵塞聲測管；
b、鋼質聲測管在進行聯結時，一般采用焊接或絲口聯結，焊接時應注意不要破壞鋼管，以免出現洞口導致混凝土澆注時水泥漿體的滲入而堵塞聲測管；絲口聯結時則應在絲口處緊纏麻絲，其目的也是防止水泥漿體的滲入；
c、 聲測管一般宜采用鋼質管，而PVC管雖然價格便宜，但由于綁扎、水泥水化熱等因素的影響而易于變形，最后導致探頭的上下運動無法進行檢測，故一般不應采用；
d、 在樁基檢測前一天，再將聲測管端頭的薄鋼板取掉，施工方可先用測繩進行聲測管檢查，檢查項目包括實際樁長、聲測管有無異物堵塞等等，檢查完畢后在管中灌入清水以待測樁。
聲測管廠家電話：15607108168
